CuW 銅タングステン加工

銅タングステン加工ならアローズ

高融点材(モリブデン・タングステン・タンタル)を軸に一般金属からセラミックスまで『削る』・『切る』・『曲げる』・『繋げる』・『磨く』などすべてのあらゆる加工に対応しています。
レアメタル加工フロー1
レアメタル加工フロー2

アローズの強み=高品質×低コスト

  • 海外工場からの直接材料調達
  • 国内外の最適工場での加工
  • 国内での徹底した品質管理保証

CuW Tungsten-Copper

銅タングステンは、銅とタングステンの優れた特性を備えた合金です。 耐高温、耐アーク腐食、高強度、高比重、優れた熱伝導率、低い熱膨張率、優れた切削加工性などがあります。
銅タングステンはこんなものにも使われています

・溶接電極
・高圧スイッチ
・真空遮断器
・放電加工用電極

銅タングステンの利点:

銅タングステン合金の利点の1つは、タングステンと銅の含有率を変更して、さまざまな性能の金属を実現できることです。
さまざまな産業用途分野に焦点を当て、当社の銅タングステンシリーズ製品はさまざまなグレードレベルを持っています。

当社では、高度な真空浸透プロセスを使用して銅タングステン合金を製造しており、混合粉末の準備からプレス・焼結-浸透-機械加工までを一貫して行っております。

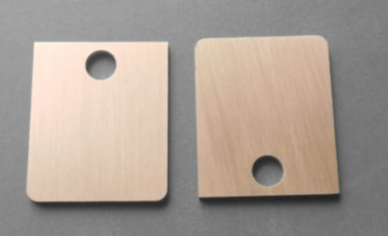

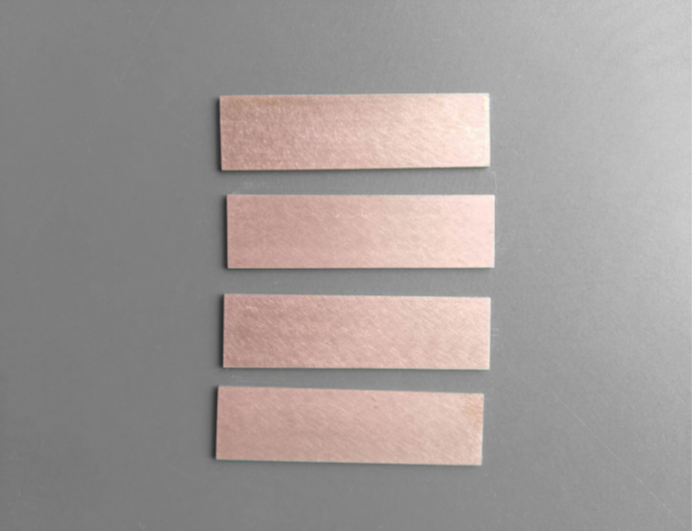

銅タングステン合金 製品例:

銅タングステン合金仕様:
型番成分

密度
g/㎤

室温下
引張強度
Mpa
屈折強度
MPa

室温-100℃
熱伝導率x10⁶

室温熱伝導率W.m-K

導電率
%

抵抗率
MΩ-cm

硬度
HB

W-6Cu

Cu6%

17.7-17.9

≧540

≧1200

6

150

≧25

≦6.4

≧280HB

W-7Cu

Cu7%

17.3-17.8

≧500

≧ 1150

6.2

150

≧26

≦6.4

≧270HB

W-10Cu

Cu10%

16.7-17.2

≧480

≧1100

6.4

180-190

≧27

≦6.3

≧260HB

W-15Cu

Cu15%

15. 9-16.4

≧470

≧ 1080

7

190-215

≧30

≦5.7

≧280HB

W-20CU

Cu20%

15. 2-15.6

≧460

≧980

8.3

200-210

≧34

≦5.0

≧240HB

W-25Cu

Cu25%

14.8-15.2

≧420

≧885

9

220-230

≧38

≦4.5

≧220HB

W-30CU

Cu30%

14.1-14.5

≧380

≧790

9.1

230-250

≧42

≦4.4

≧195HB

W-35Cu

Cu35%

13.4-13.7

≧340

≧700

11.8

250-280

≧44

≦3.9

≧155HB

W40Cu

Cu40%

12.9-13.2

≧320

≧640

12

280-300

≧47

≦3.7

≧140HB

W45Cu

Cu45%

12.4-12.7

≧300

≧600

12.3

300-320

≧49

≦3.5

≧125HB

W-50Cu

Cu50%

11.7-12.2

 —

—

12.5

310-340

≧54

≦3.0

≧115HB

※GB / T8320‑2003およびASTMB702規格に準拠
銅タングステン棒材サイズ
ワイヤー  直径0.5-直径1mm長さ:175-200 mm

丸棒

Dia.2-Dia.60mm長さ:200-300 mm
角型6×6 -45×45 mm長さ:200-300 mm
1〜60 mm幅と長さ:50×50-200x400mm

お気軽にご相談下さい

オーダーメイドも可能!
お客様のご要望に柔軟に対応致します!

トップへ戻る
アローズでは、レアメタル製のボルトナットを常時販売しております。
大学などの研究機関向けが多いです。
もちろん一般の企業様にも販売しております。
超極細M1のナットも対応可能ですし、六角穴付きボルトも問題ありません。
頭の形状、首下の長さをご教示頂ければすぐお見積り致します。
例)すり割り M5x6L 10本
