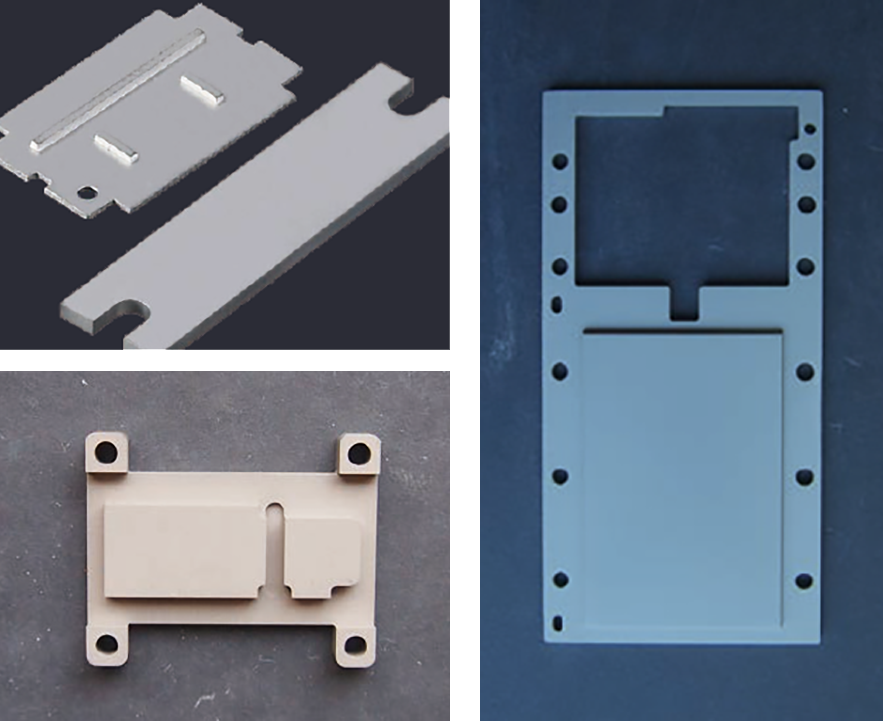

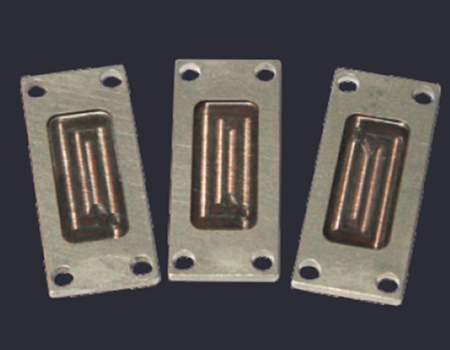

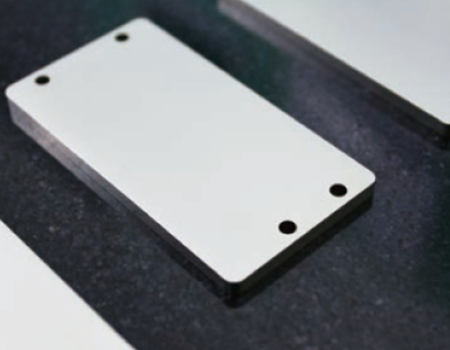

ヒートシンク
パワーエレクトロニクスと集積回路は、動作時に大量の熱を発生します。ヒートシンク材料は、チップの熱を排除し他の媒体に移し、チップの安定動作を保つのに役立ちます。
モリブデン銅、タングステン銅、またそれらの改良材料は、モリブデン、タングステンの低熱膨張率および銅の熱伝導性と組み合わされて、電子デバイスの熱を効果的に放出し、IGBTモジュール、RFパワーアンプ、LEDチップなどの冷却に貢献します。
したがって、これらは金属基板、熱制御および断熱コンポーネント（ヒートシンク材料）、および大規模集積回路および高出力マイクロ波デバイスのリードフレームとして適用されます。

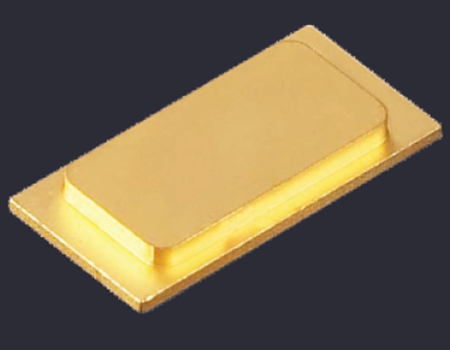

WCu、MoCuの他にも特注材質にて完成品と半完成品をご提供できます。また、Ni、NiAu、NiAgでコーティングされた製品も提供できます。
モリブデン銅、タングステン銅、またそれらの改良材料は、モリブデン、タングステンの低熱膨張率および銅の熱伝導性と組み合わされて、電子デバイスの熱を効果的に放出し、IGBTモジュール、RFパワーアンプ、LEDチップなどの冷却に貢献します。
したがって、これらは金属基板、熱制御および断熱コンポーネント（ヒートシンク材料）、および大規模集積回路および高出力マイクロ波デバイスのリードフレームとして適用されます。
WCu、MoCuの他にも特注材質にて完成品と半完成品をご提供できます。また、Ni、NiAu、NiAgでコーティングされた製品も提供できます。

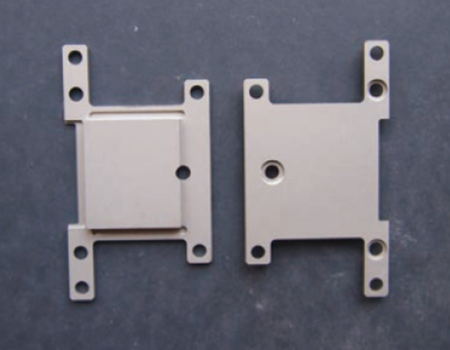

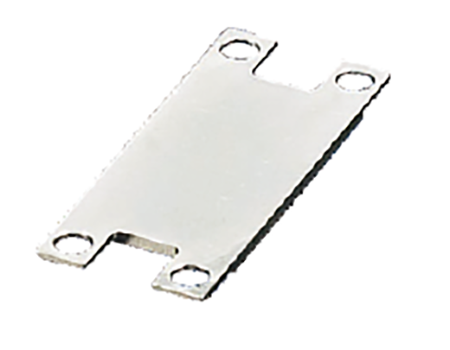

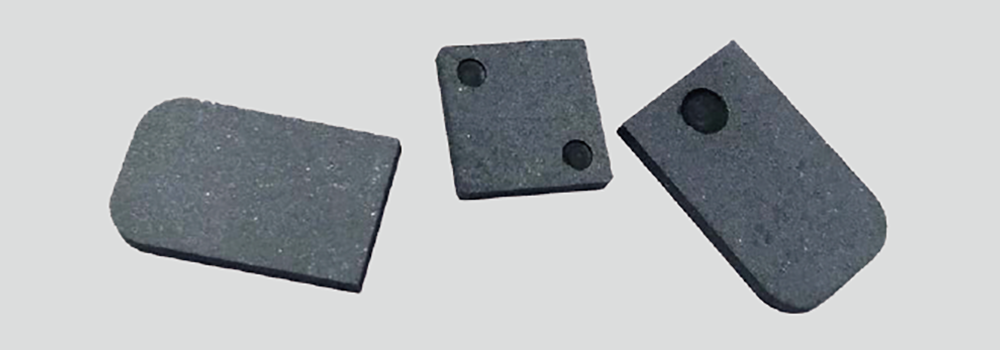

銅タングステン合金
電子パッケージ材料は、タングステンの低い膨張と、銅の高い熱伝導率の両方を備えています。強く特色があるのは、その熱膨張係数と熱伝導率を材料の組成によって調整し、用途にあわせて設計できることです。高純度の良質な原料を使用し、成形、焼結、高温浸透により、高性能のW-Cu電子パッケージ材やヒートシンク材を製造しています。リードフレーム、熱制御ボードやヒートシンクなどの軍用および民間用の熱制御装置など、基板や電極などの高出力デバイスのパッケージの材料に適しています。
利点として、低い熱膨張係数、高い熱伝導率、優れた高温安定性、均一性、優れた加工特性が挙げられます。
利点として、低い熱膨張係数、高い熱伝導率、優れた高温安定性、均一性、優れた加工特性が挙げられます。
代表的な銅タングステン合金の成分表 Typical WCu alloy properties
| 材質 | 成分(wt%) | 密度 g/㎤ | 熱膨張係数 10⁻⁶/K | 熱伝導率 W/M・K | |
| Cu | W | ||||
| W94Cu6 | 6±1 | Balance | 17.6 | 6.0 | 140-160 |
| W90Cu10 | 10±1 | Balance | 17.0 | 6.5 | 180-190 |
| W85Cu15 | 15±1 | Balance | 16.4 | 7.0 | 190-200 |
| W80Cu20 | 20±1 | Balance | 15.6 | 8.3 | 200-210 |
| W75Cu25 | 30±1 | Balance | 14.8 | 9.0 | 220-230 |
| W50Cu50 | 50±1 | Balance | 12.0 | 12.5 | 310-340 |
表面：Ni、NiAu、NiAg、NiCuメッキ、またはメッキ処理無し6.5

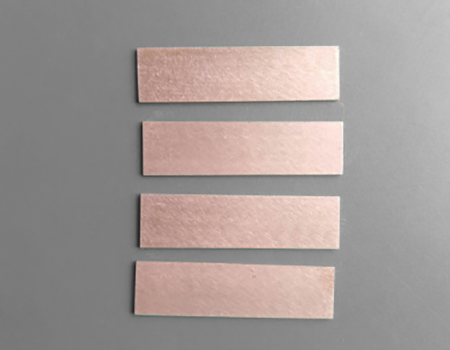

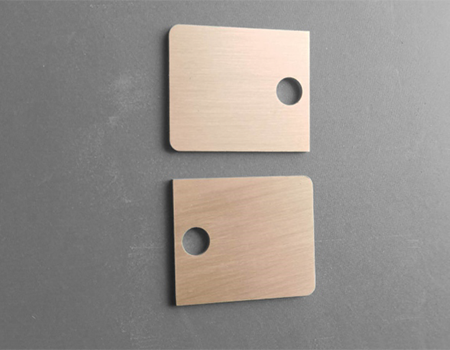

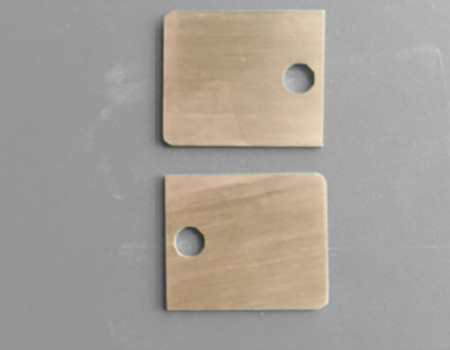

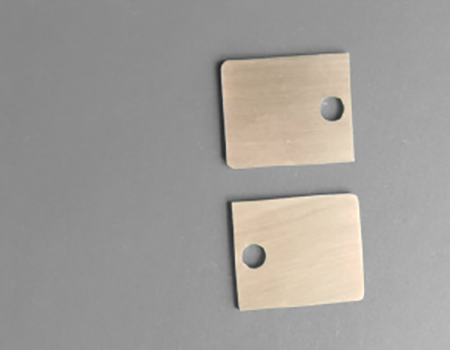

銅モリブデン合金
MoCu合金は、 モリブデンと銅の両方の特性で構成されており、熱伝導率が高く、調整熱膨張係数が低く、非磁性で、ガス含有量が少なく、耐真空性が高く、被削性が高く、耐熱性が高いといった特徴があります。
WCu合金と比較して、MoCu合金は密度が低く、プレス加工が容易です。 MoCuは大量生産に適しています。
WCu合金と比較して、MoCu合金は密度が低く、プレス加工が容易です。 MoCuは大量生産に適しています。
代表的な銅モリブデン合金の成分表 Typical MoCu alloy properties
| 材質 | 成分(wt%) | 密度 g/㎤ | 熱膨張係数 10⁻⁶/K | 熱伝導率 W/M・K | |
| Cu | Mo | ||||
| Mo90Cu10 | 10±1 | Balance | 10.0 | 5.6 | 150-160 |
| Mo85Cu15 | 15±1 | Balance | 9.93 | 6.8 | 160-180 |
| Mo80Cu20 | 20±1 | Balance | 9.90 | 7.7 | 170-190 |
| Mo70Cu30 | 30±1 | Balance | 9.80 | 8.1 | 180-200 |
| Mo60Cu40 | 30±1 | Balance | 9.66 | 10.3 | 210-250 |
| Mo50Cu50 | 40±1 | Balance | 9.54 | 11.5 | 230-270 |
| Mo40Cu60 | 40±0.2 | Balance | 9.42 | 11.8 | 280-290 |
表面：Ni、NiAu、NiAg、NiCuメッキ、またはメッキ処理無し

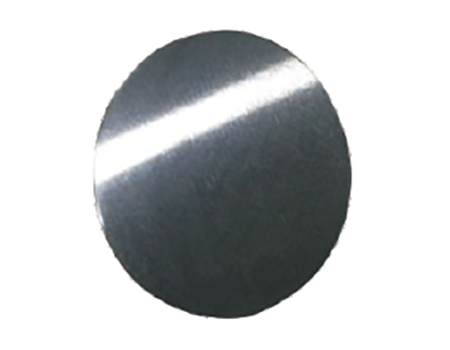

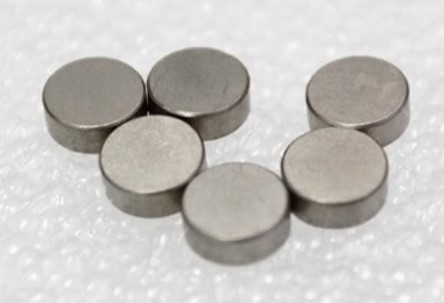

純タングステン・モリブデン材料
純タングステンとモリブデンは、熱膨張係数が低いため、高温で容易に変形しません。
純タングステン & モリブデンの成分表 Pure W & Mo properties
| 材質 | 密度 g/㎤ | 熱膨張係数 10⁻⁶/K | 熱伝導率 W/M・K |
| W | 19.3 | 4.67 | 167 |
| Mo | 10.2 | 4.90 | 138 |
アルミナ分散銅
アルミナ分散銅は、銅に近い熱伝導率と熱膨張係数を持っていながら、高温強度性能が銅よりも優れています。
代表的なアルミナ分散銅の成分表 Typical Glidcop properties
| 材質 | 伝導率 (IACS%) | 引張強度 (MPa) 室温 | 引張強度 (MPa) 650℃ | 伸び率 (δ%) | 硬度 (HRB) 室温 | 硬度 (HRB) 900℃ｱﾆｰﾙ |
| GM-1 | 90-95 | 350-450 | 270-360 | 10-15 | 55-70 | 55-65 |
| GM-2 | 85-92 | 450-550 | 380-480 | 7-12 | 65-80 | 58-72 |
| GM-3 | 80-88 | 460-580 | 420-530 | 5-10 | 78-85 | 65-75 |

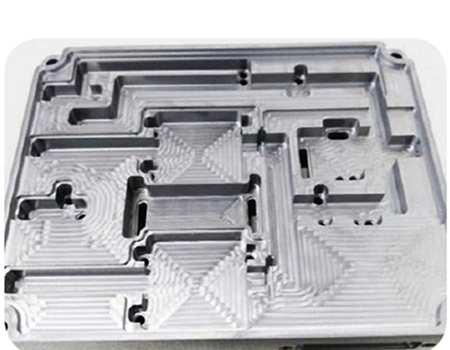

無酸素銅ヒートシンク
代表的な無酸素銅ヒートシンクの成分表 Typical OFC materials properties
| 融点 ℃ | 軟化温度 ℃ | 密度 g/㎤ | 熱膨張係数 10⁻⁶/K | 熱伝導率 W/M・K |
| 1083℃ | 150℃ | 8.93 | 17.7 | 391 |
