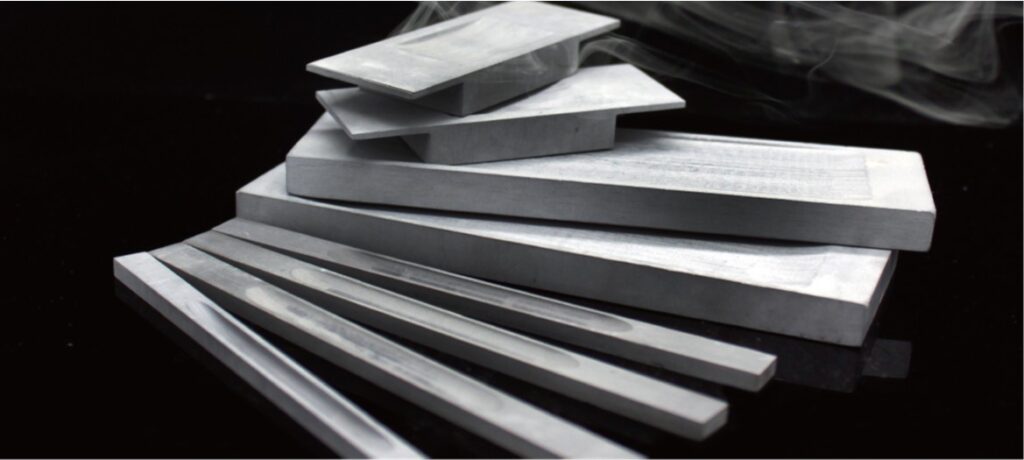

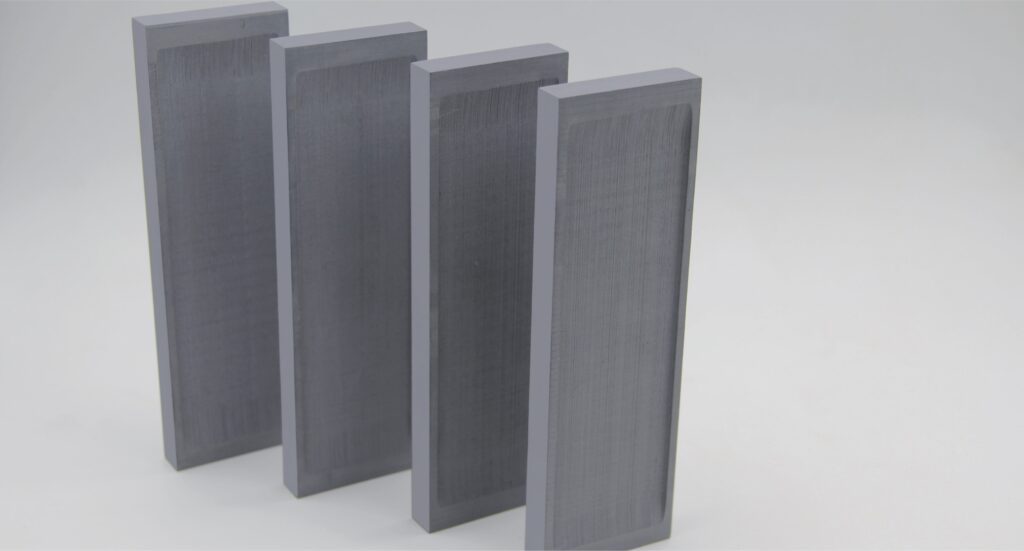

BNボート
真空ホットプレスにて両面をプレスすることで密度が均一になり、BNボートの材料を安定した物理的特性を持たせます。独自の配合と最適な組成により、BNボートに高い耐熱衝撃性と破壊強度をもたせます。
溶融アルミニウムの広がりや蒸発効率を向上させ、溶融アルミニウムの腐食に耐え、製品寿命を改善します。
BNボートの標準特性
| 抵抗率 Hot resistivity(MOC) |
800-40000μΩ.cm |
| 蒸発速度(1450℃) Evaporation velocity (1450℃) |
0.4-0.5g/min･cm² |
| 作業温度 Operating temperature |
≤1850℃ |
| 熱伝導率(常温/1450℃) Heat conductivity (normal temperature 1450°C) |
> 90/50W/(m･K) |
| 熱膨張係数(1450℃) Coefficient of thermal expansion (1450℃) |
(4-6)×10-6K |
| 曲げ強度(常温) Bending strength (normal temperature) |
> 150MPa |
| 包装 Packing |
真空包装 Vacuum package |
BNボートのタイプ別抵抗率
| タイプ | 抵抗率 Hot resistivity(MOC) |
| Type-1 | 800-1200 |
| Type-2 | 1200-1600 |
| Type-3 | 1600-2000 |
| Type-4 | 2000-2400 |
| Type-5 | 2400-2800 |
| Type-6 | 2800-3200 |
| Type-7 | 3200-3800 |
| Type-8 | 3600-4000 |
BNボートの標準規格
| 規格 | サイズ L | 交差 L | サイズ B | 交差 B | サイズ H | 交差 H | キャビティ サイズ | サイズ L1 | 交差 L1 | サイズ B1 | 交差 B1 | サイズ H1 | 交差 H1 |
| 420×25.4×11.5 | 420 | ±0.5 | 25.4 | ±0.3 | 11.5 | ±0.2 | Ｃ | 410 | ±0.3 | 21 | ±0.1 | 1.3 | ±0.2 |
| 350×25.4×11.5 | 350 | 25.4 | 11.5 | 340 | 21 | 1.5 | |||||||
| 330×25.4×11.5 | 330 | 25.4 | 11.5 | 320 | 21 | 1.5 | |||||||
| 125×44×10 | 125 | 44 | 10 | 115 | 40 | 1.3 | |||||||
| 130×40×10 | 130 | 40 | 10 | 120 | 36 | 1.3 | |||||||
| 125×40×10 | 125 | 40 | 10 | 115 | 36 | 1.3 | |||||||
| 130×38×10 | 130 | 38 | 10 | 120 | 34 | 1.3 | |||||||
| 125×38×10 | 125 | 38 | 10 | 115 | 34 | 1.3 | |||||||
| 150×30×10 | 150 | 30 | 10 | 126 | 25 | ±0.2 | 1.3 | ||||||
| 130×30×10 | 130 | 30 | 10 | 112 | 25 | 1.3 | |||||||
| 120×35×10 | 120 | 35 | 10 | 110 | 29 | ±0.3 | 1.3 | ||||||
| 105×30×10 | 105 | 30 | 10 | 87 | 25 | ±0.2 | 1.3 | ||||||
| 110×30×10 | 110 | 30 | 10 | 92 | 25 | ±0.3 | 1.3 | ||||||
| 120×30×10 | 120 | 30 | 10 | 100 | 25 | ±0.2 | 1.3 | ||||||
| 130×35×10 | 130 | 35 | 10 | 112 | 29 | ±0.3 | 1.3 | ||||||
| 110×26×10 | 110 | 26 | 10 | 84 | 20 | 1.3 | |||||||
| 125×22×10 | 125 | 22 | 10 | 105 | 17 | 1.3 | |||||||
| 120×24×10 | 120 | 24 | 10 | 100 | 20 | 1.3 | |||||||
| 110×24×10 | 110 | 24 | 10 | 84 | 19 | 1.3 | |||||||
| 110×16×9 | 110 | 16 | 9 | 84 | 14 | 1.3 | |||||||
| 105×20×10 | 105 | 20 | 10 | 87 | 16 | 1.3 | |||||||
| 130×14×10 | 130 | 14 | ±0.2 | 10 | ±0.1 | 52 | ±0.2 | 10 | ±0.1 | 6 | ±0.1 | ||
| 110×6×4 | 110 | 6 | ±0.1 | 4 | 60 | ±0.3 | 4 | 2 |

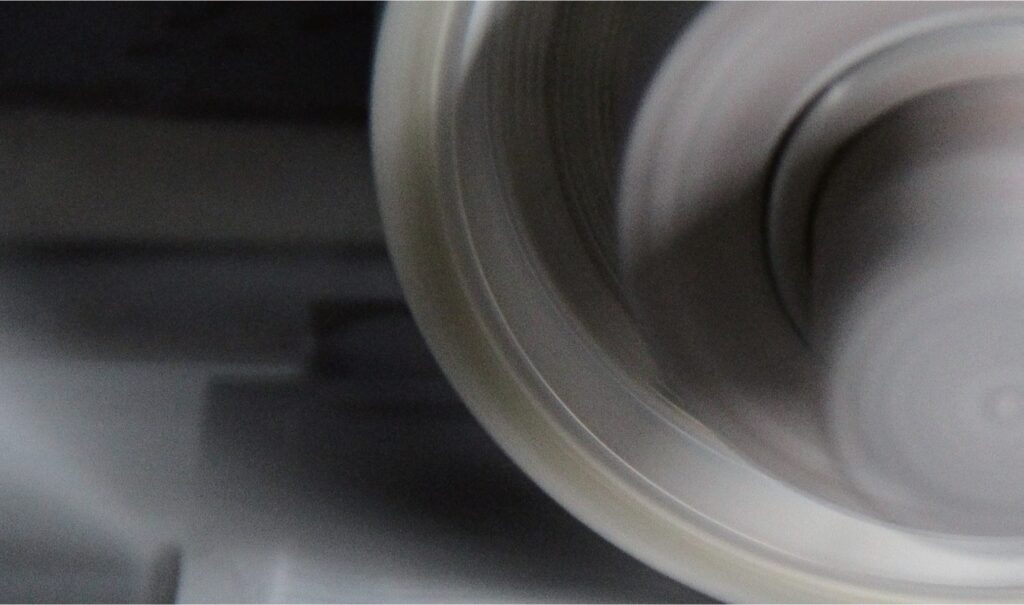

BN製品の機械加工について
- アローズのBNグレードA、AA、E、T の４タイプは、切削工具を使用した機械加工ができます。グレードEやTタイプやその他高硬度の加工には超硬工具も使用し加工を行います。
- 形状によっては研削加工も可能です。
- タップとダイスを使用してねじ加工も可能です。
- 切削油やクーラント液は使用いたしません。
- BN製品は常に乾燥した状態を保つよう管理しております。
- CNC 旋盤、CNC フライス盤が多数あります。
