MATERIAL
材料販売
ホーム > 窒化アルミニウム

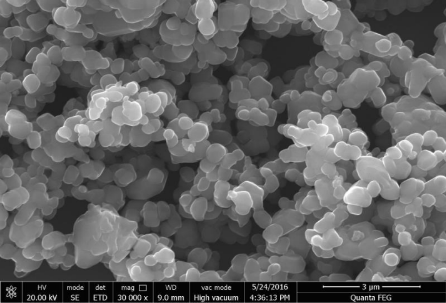

高純度窒化アルミニウム粉末
特性：
- 高純度
- 低酸素含有量
- 高い焼結性

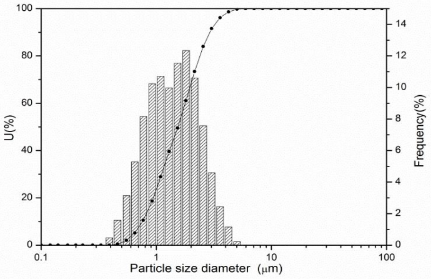

- 粒度分布が狭い
用途：
- 窒化アルミニウムセラミック原料
- 透明セラミック（AlON）
- フィラー
| 物性 Item | GS-80 | GX-80 | GS-B |
| D50 Mean particle size (μm) | 70–120 | 70–120 | 70–120 |
| かさ密度 Bulk density (g/cm³) | 1.0–1.2 | 1.0–1.2 | 1.0–1.2 |
| 流動性 Fluidity (s/50g) | <90 | <90 | <90 |
| Ca (ppm) | <400 | <500 | <400 |
| Si (ppm) | <100 | <250 | <100 |
| Fe (ppm) | <50 | <100 | <50 |

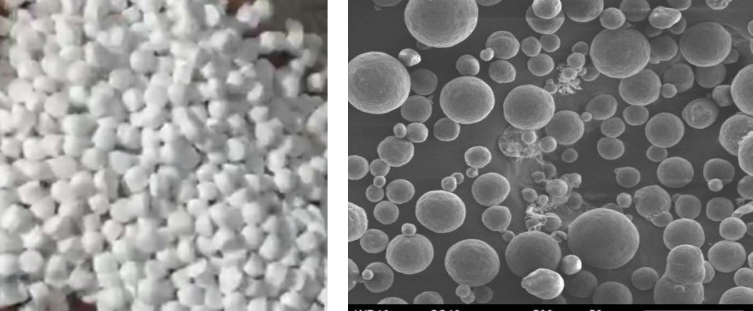

高純度窒化アルミニウム 顆粒
特性：
- 高純度
- そのままプレス可能
- 高強度
- 高い焼結性
- 良好な流動性
用途：
- 窒化アルミニウムセラミック原料
| 型番 | GS-80 | SS-80 | |
| 平均粒度(μm) | 80 | 80 | |
| Y2O3(WT%) | 5 | 5 | |
| かさ密度(g/㎤) | 0.8～1.0 | 0.8～1.0 | |
| 流動性(s/50g) | 80～100 | 80～100 | |
| 不純物 | Ca (ppm) | ＜ 500 | ＜ 100 |
| Si (ppm) | ＜ 100 | ＜ 30 | |
| Fe (ppm) | ＜ 30 | ＜ 15 | |

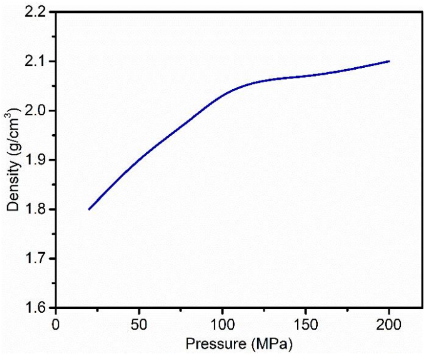

成形特性

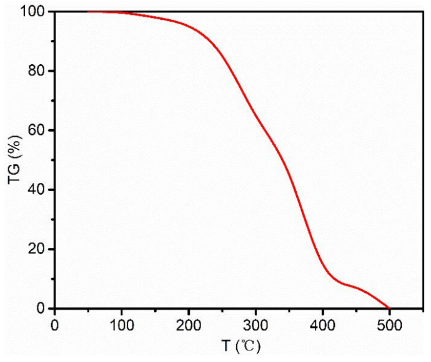

脱脂特性
焼結工程
焼結温度1830～1900℃、3～5時間保温、窒素フロー0.1MPa
脱脂工程
200℃まで3℃/min、400℃まで2℃/min、500℃まで5℃/min
2時間保温
窒化アルミニウムセラミック・マイクロ スフィア（添加用極小AlN球）
窒化アルミニウムは熱伝導率と絶縁性が高く、樹脂やプラスチックに添加することで、熱伝導率を大幅に向上させることができます。
特性
- 高い球状精度
- 高充填性
- 粒度分布が狭い
- 高熱伝導率
- 高絶縁性
用途
- 熱伝導性樹脂フィラー
- 熱伝導性プラスチックフィラー

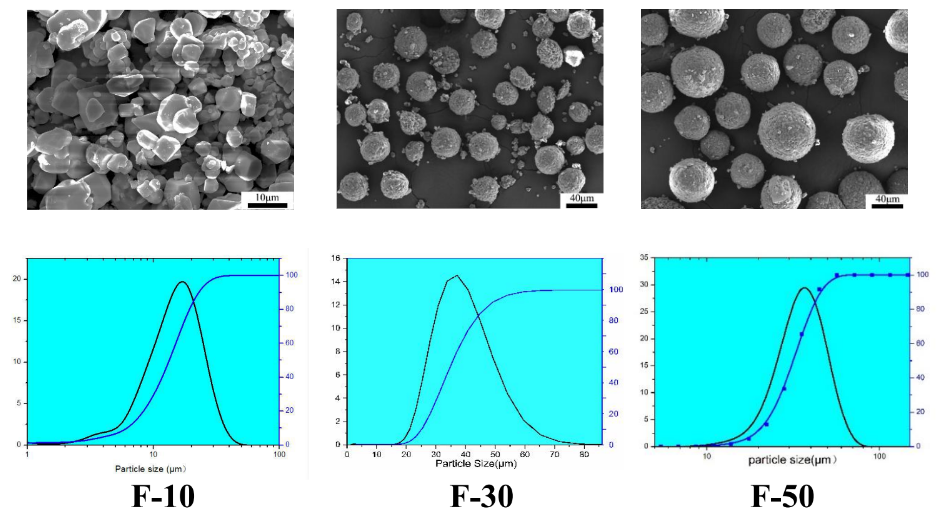

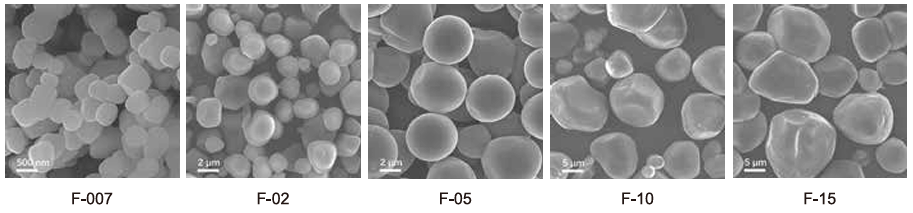

| 物性 Item | F-007 | F-02 | F-05 | F-10 | F-15 |
| D50 (μm) | 1.2 | 2.4 | 5.5 | 9 | 13 |
| D90 (μm) | 2 | 3.5 | 9 | 15 | 20 |
| 粒子形状 Particle shape | 近球形 | 近球形 | 近球形 | 近球形 | 近球形 |
| 比表面積 Specific surface area (m²/g) | 2.7 | 1.2 | 0.7 | 0.5 | 0.3 |
| かさ密度 Bulk density (g/cm³) | 0.4 | 0.8 | 1.2 | 1.3 | 1.4 |
| タップ密度 Tap density (g/cm³) | 0.9 | 1.2 | 1.6 | 1.7 | 1.8 |

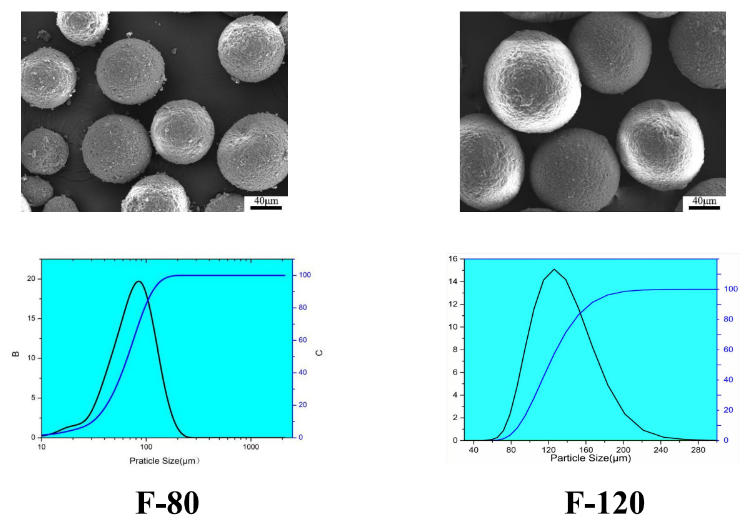

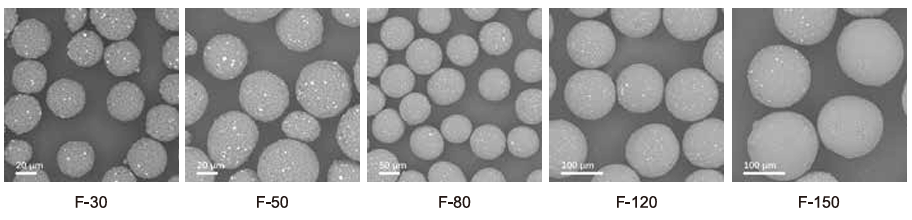

| 物性 Item | F-30 | F-50 | F-80 | F-120 | F-150 |
| D50 (μm) | 30 | 50 | 80 | 120 | 150 |
| D90 (μm) | 50 | 80 | 115 | 160 | 195 |
| 粒子形状 Particle shape | 球形 | 球形 | 球形 | 球形 | 球形 |
| 実質密度 Real density (g/cm³) | 3.31 | 3.31 | 3.31 | 3.31 | 3.31 |
| かさ密度 Bulk density (g/cm³) | 1.5 | 1.7 | 1.8 | 1.8 | 1.8 |
| タップ密度 Tap density (g/cm³) | 1.9 | 1.9 | 2 | 2 | 2 |

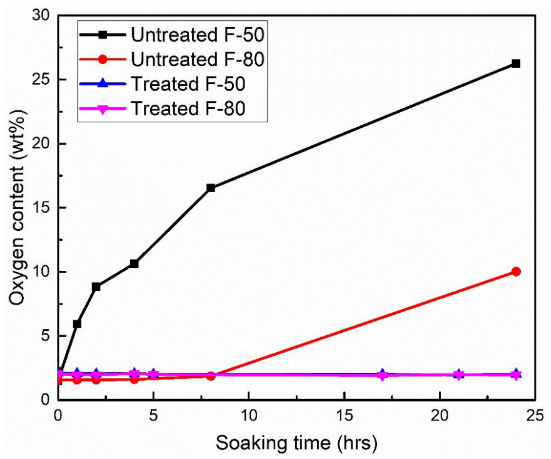

製品を120℃の水に24時間浸した、酸素含有量の変化
強力な耐水性
表面処理品：
沸騰したお湯に24時間浸しても加水分解は起こりません
未処理品：
50°Cの水に200時間浸しても加水分解は起こりません

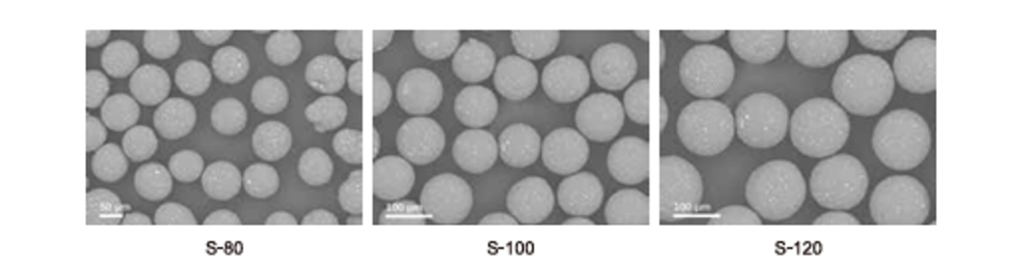

| 項目 Item | S-80 | S-100 | S-120 |
| D50 (μm) | 80 | 100 | 120 |
| D90 (μm) | 115 | 140 | 160 |
| 粒子形状 Particle shape | 球形 | 球形 | 球形 |
| 実質密度 Real density (g/cm³) | 3.31 | 3.31 | 3.31 |
| かさ密度 Bulk density (g/cm³) | 1.8 | 1.8 | 1.8 |
| タップ密度 Tap density (g/cm³) | 2 | 2 | 2 |

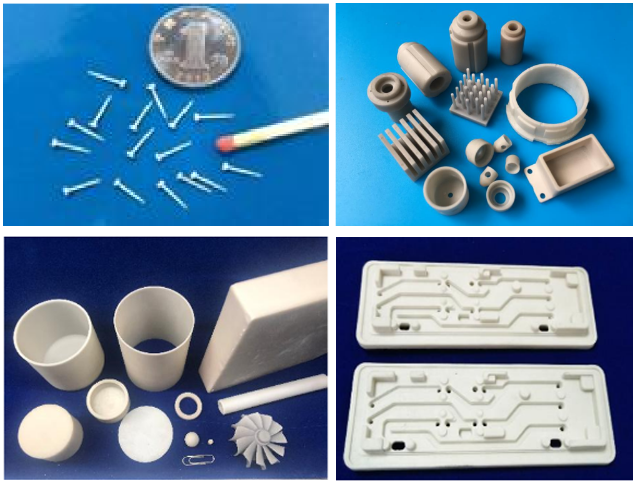

窒化アルミニウムセラミック
射出成形・ドライプレス・ホットプレス
特性
- 高い熱伝導率
- 高強度
- 高い寸法精度
- 高い絶縁性
- 複雑な形状も可能
- プラズマ耐性
| 型番 | JC-AN-210 | JC-AN-170 |
| 密度(g/㎤) | 3.33 | 3.32 |
| 熱伝導率(W/m·K) | 210 | 170 |
| 湾曲強度(MPa) | 300 | 410 |
| 絶縁強度(KV/mｍ) | 27 | 31 |
| 誘電率 | 8.9 | 8.8 |
| 熱膨張係数(10-6) | 4.9 | 4.6 |

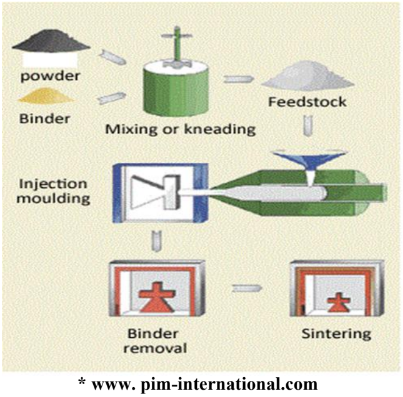

セラミックス粉末射出成形（CIM）法のメリット
- 複雑な形状にも対応
- 優れた大量生産性
- 高性能
- 低コスト
窒化アルミニウムならアローズにご相談ください
窒化アルミニウムに関する材料調達、加工、検査まで一貫対応
豊富な加工実績とノウハウと確かな品質の製品をお届け
