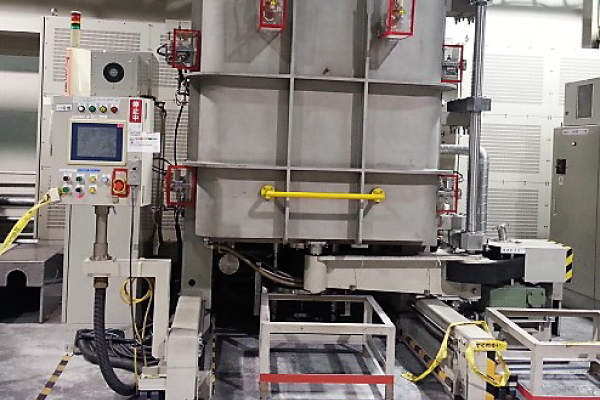

高温炉 – リフレクター
各種高温炉のリフレクターや炉内治具などの新規製作や、ご使用中のリフレクターや炉内の修理・メンテナンスを承ります。

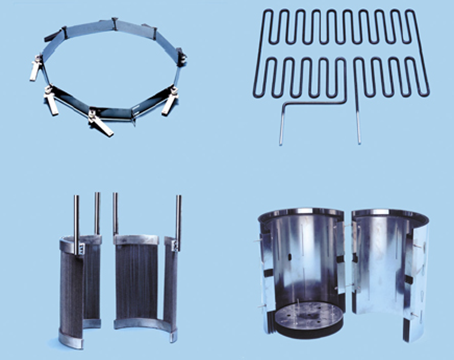

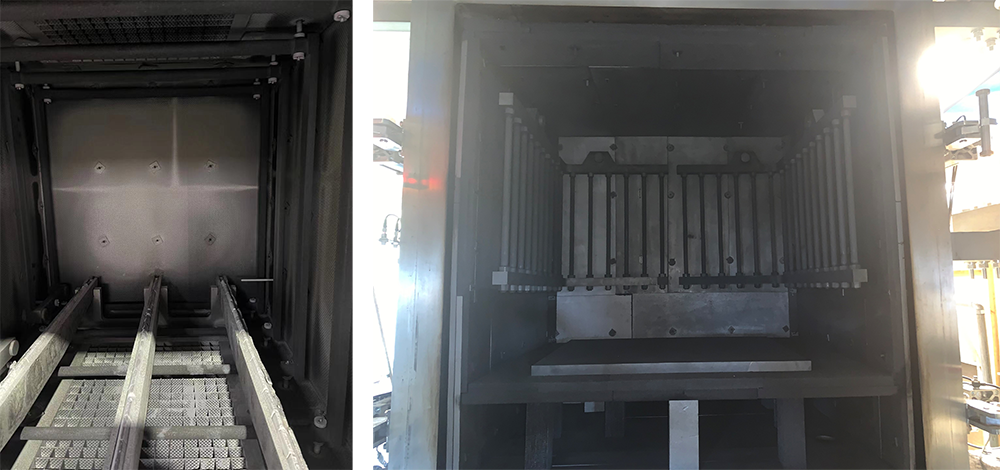

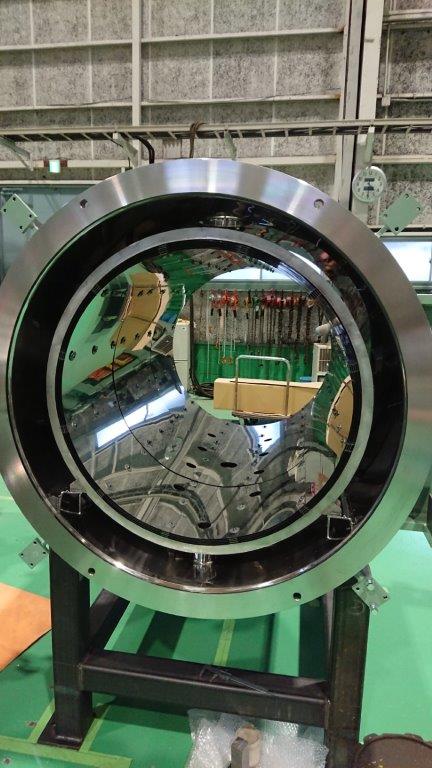

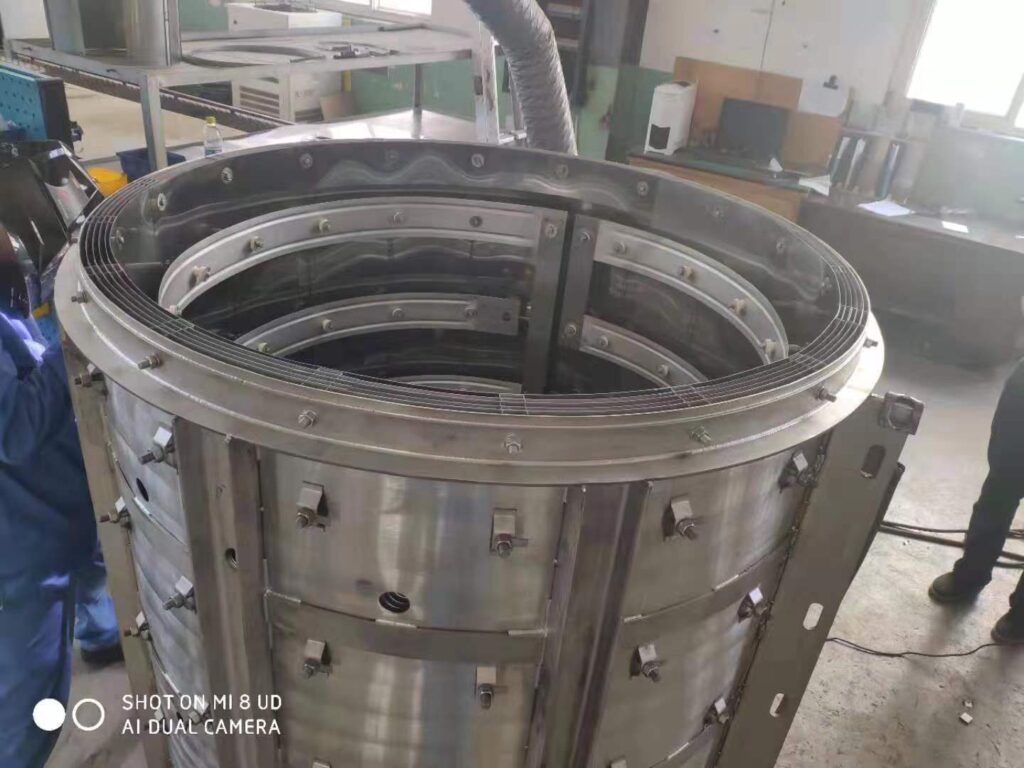

レアメタルリフレクター（モリブデン、他）
レアメタル＆カーボン
ハイブリッド構造
カーボン構造
対応可能材質
各種測定機を取り揃えております。
図面をお持ちでなくても現物をお預かりし、
図面化→御見積が可能です。
反射板やヒーター等の変更ご提案から、
既存炉内の改造・改善など、
ご要望に合わせた柔軟な対応が可能です。
レアメタル 加工可能範囲

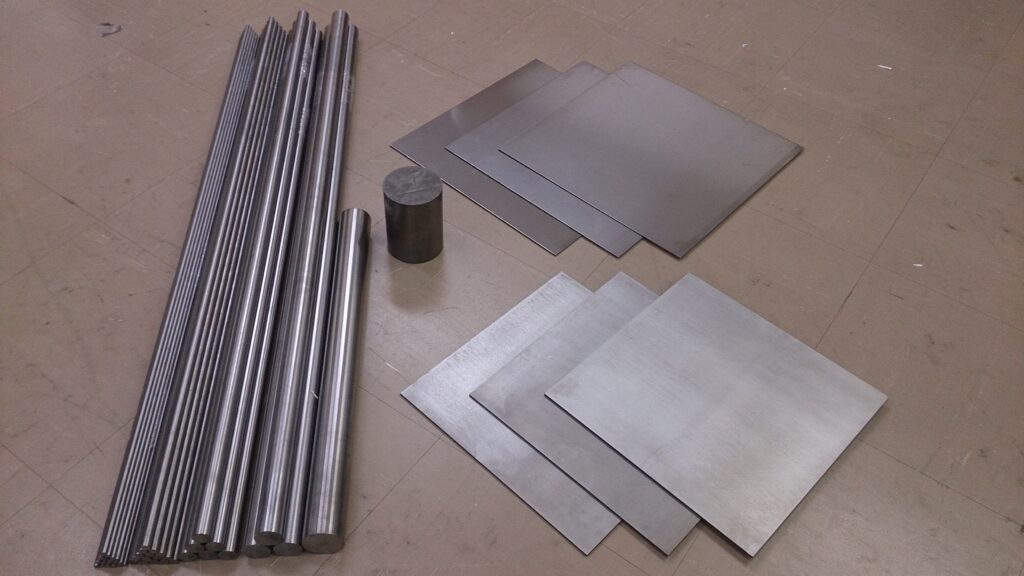

材料製作について
| Mo | W | Ta | |
| 板材 | 0.05t～20t | 0.05t～7t | 0.03t～20t |
| 棒材 | φ1～φ80 | φ1～φ80 | φ0.19～φ180 |
- 板厚や径のサイズにもよりますが、棒材だと最大で2000ｍｍ、板材だと最大で3000ｍｍの長さを製作可能です。
- 純度は3N5up（99.95％以上）を基本スペックとしています。

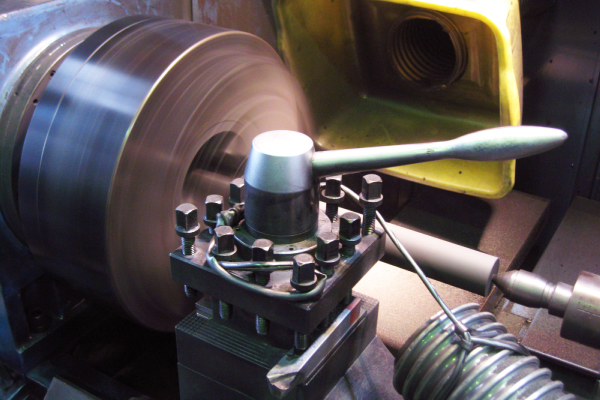

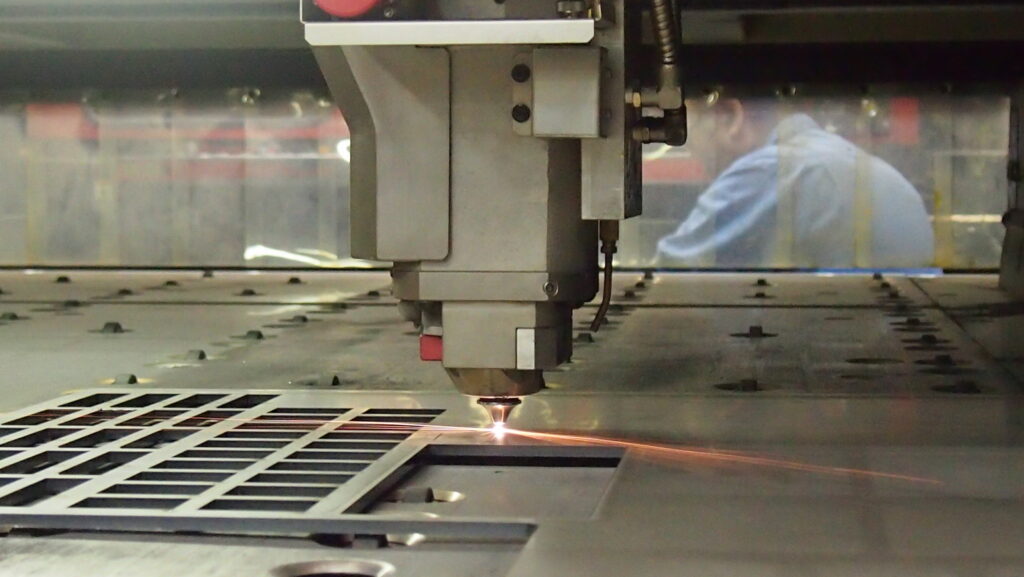

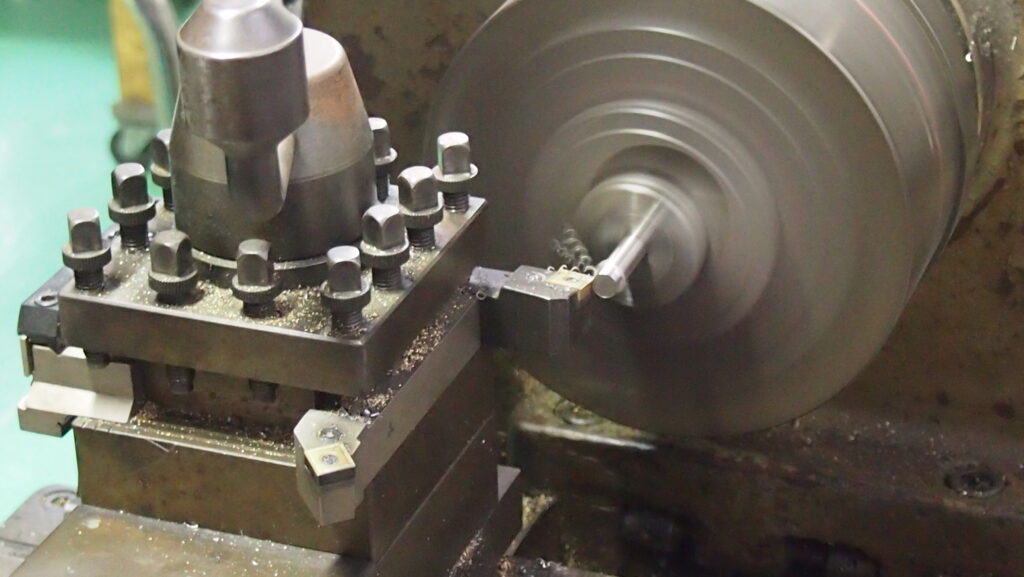

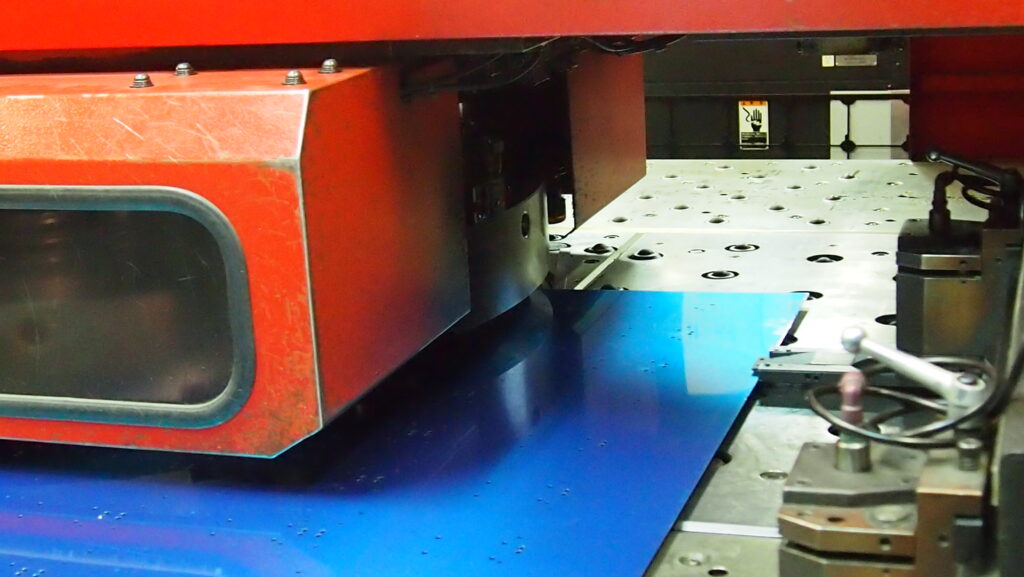

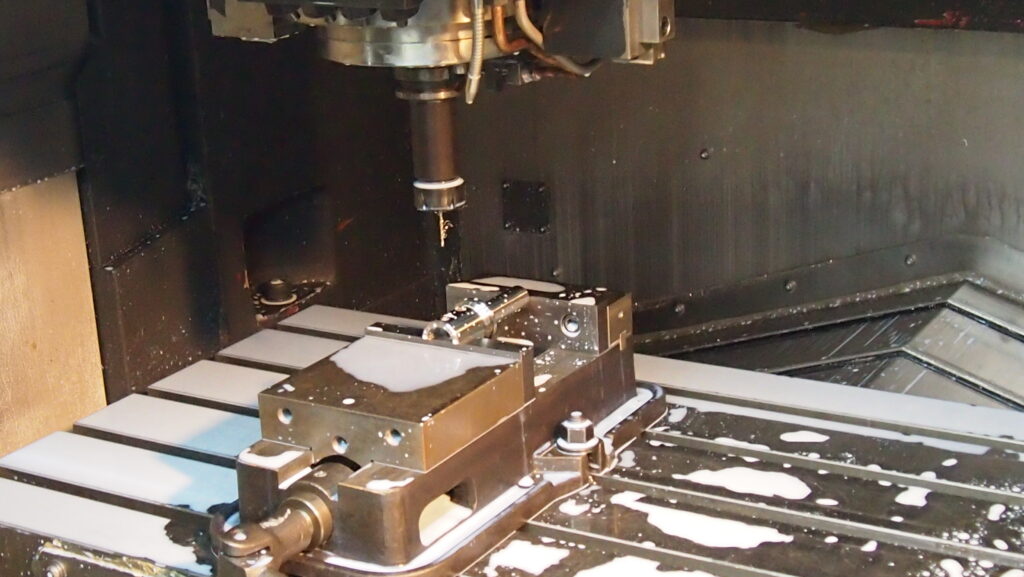

機械、板金加工技術
| 加工機 | 幅 (or径)(mm) | 長さ(mm) | 奥行(mm) |
| フライス | 1050.0 | 530.0 | 510.0 |
| 旋盤 | Φ510.0 | 5100.0 | |
| ワイヤー | 600.0 | 400.0 | 425.0 |
| レーザー | 1270.0 | 1270.0 | 310.0 |
| タレパン | 1270.0 | 1270.0 | 200.0 |
| ベンダー | 1200.0 | 50.0 |
レアメタル材（Mo, W, Ta等）は、非常に硬く脆い材料であり、曲げや切削等の加工時に割れや破損の危険性が高い材料です。
そのため「難削材」「難加工材」とも呼ばれています。
アローズでは細かな切削や板金加工に対応しております。

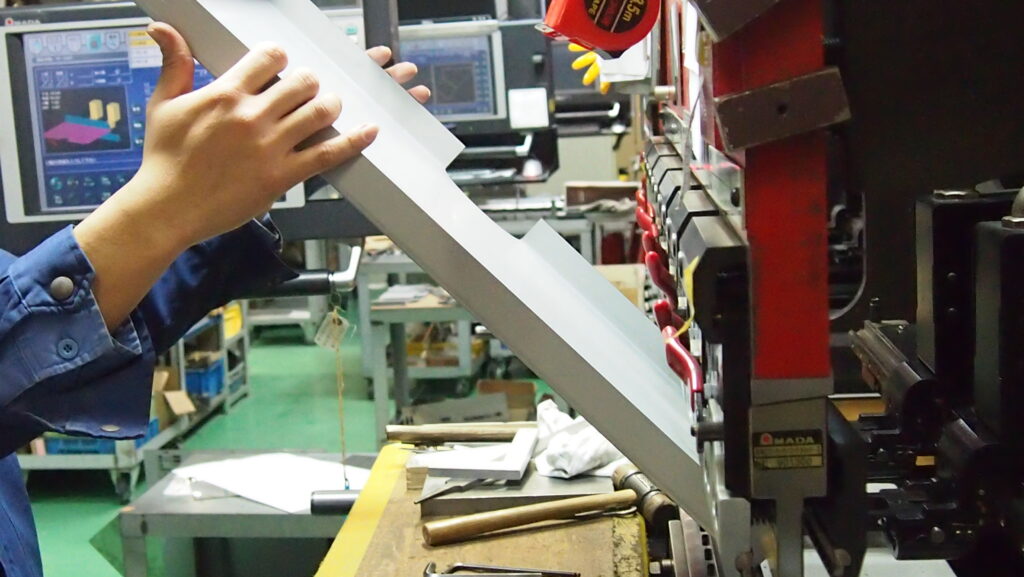

- 板金加工：「約0.1t～2.0tまで」ブランク加工及び、曲げ加工が可能です。
- 切削加工：1mm幅まで加工可能です。
- 放電加工：φ0.07までの細穴加工が可能です。

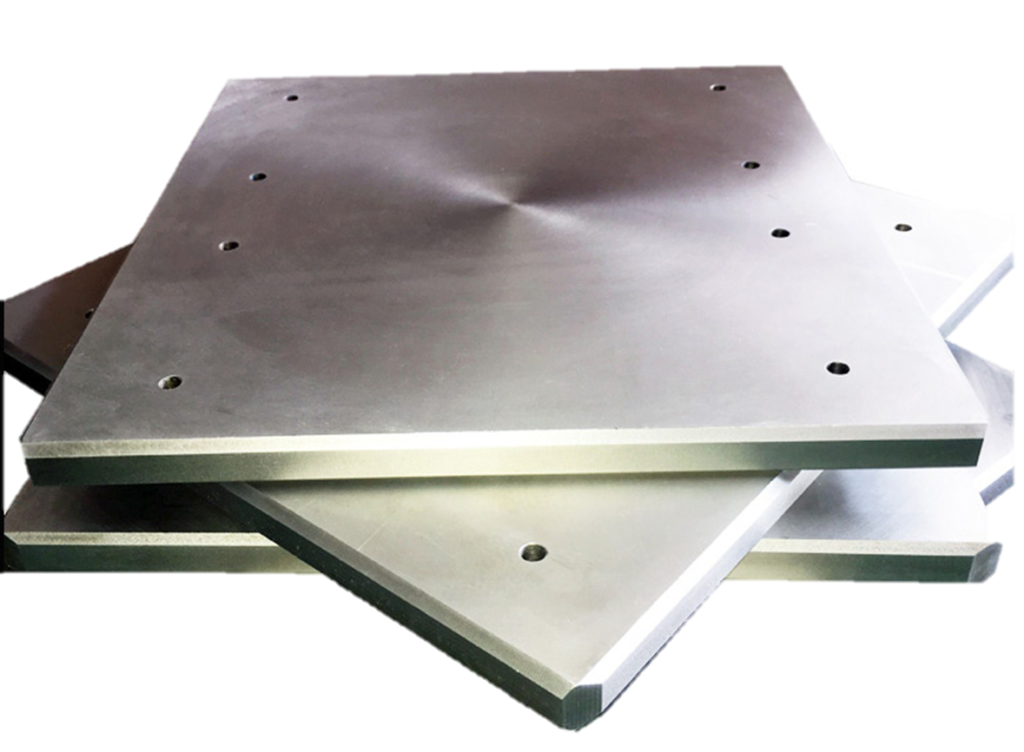

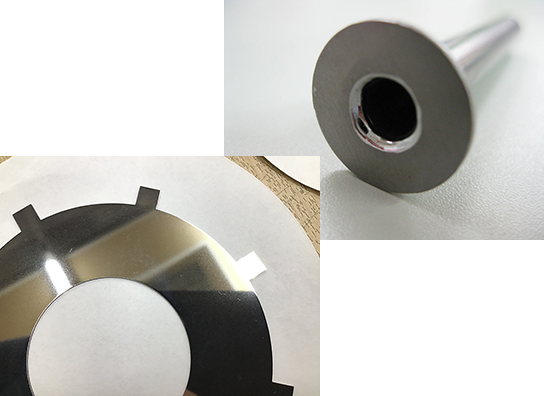

レアメタル部品 ご紹介
タングステン、モリブデン
ヒーター

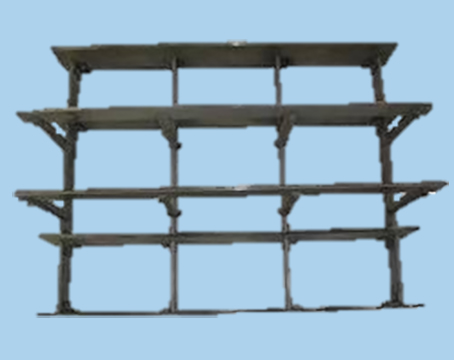

ラック
炉内部品
炉内部品
炉内部品
セッター

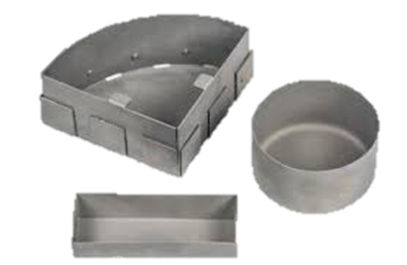

トレー
カーボン材 加工可能範囲
加工可能サイズについて
| 材質 | 最大板サイズ | 最大直径 |
| カーボン （各種グレード） |
2000mm × 1200mm | 700φ |
| C/C材 |

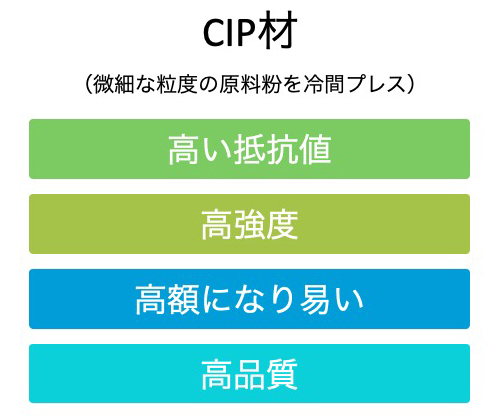

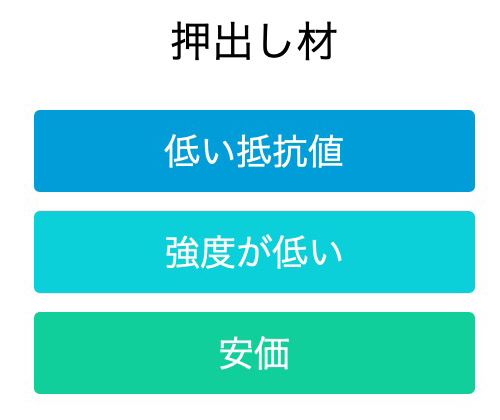

カーボン材について
炭素繊維断熱材について

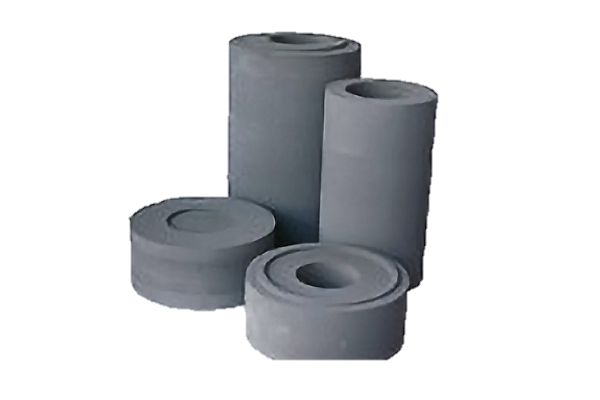

- 成型断熱材(カーボンファイバー)
- フェルト材を樹脂で固めたもの
- 最大サイズ以上の製品でも「分割」し対応可能です。
- 様々なグレードに対応しております。ご使用中のグレードをご指定ください。
- その他、お悩みの箇所についてお気軽にお問い合わせください。
カーボン 部品ご紹介
各種カーボン部品

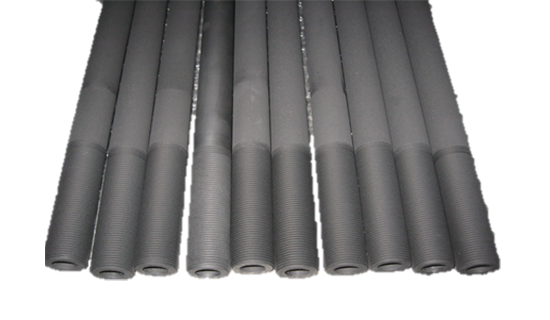

直棒ヒーター

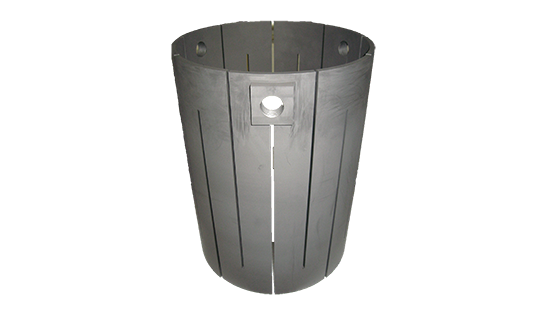

ヒーター
治具

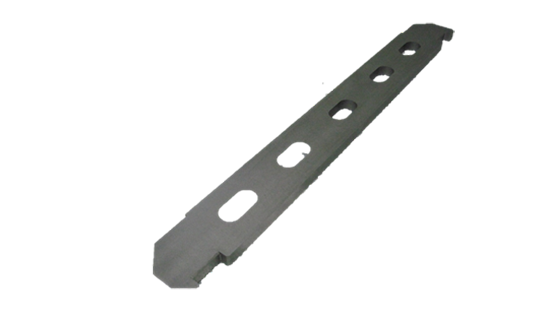

構造材

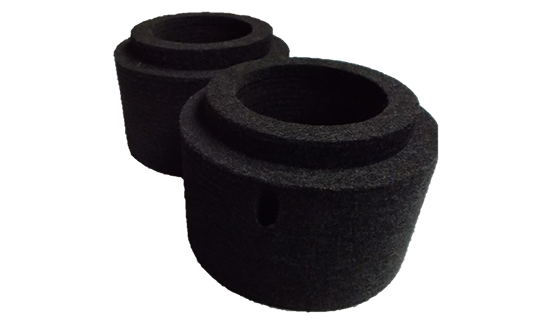

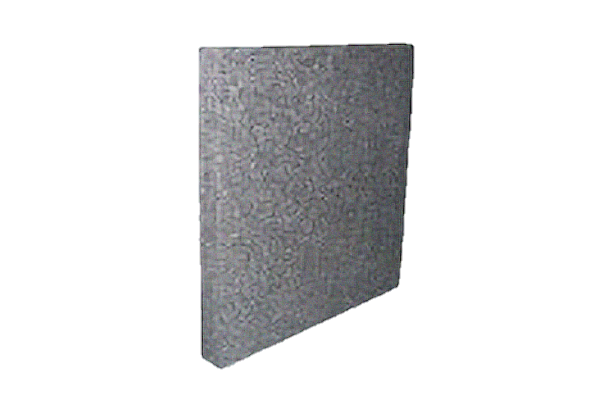

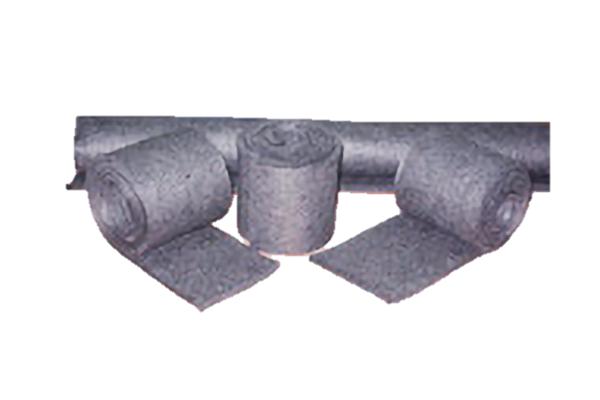

カーボン断熱材

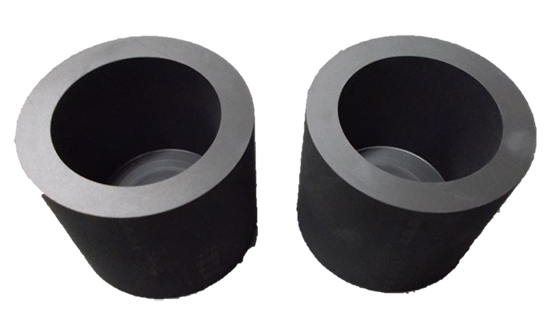

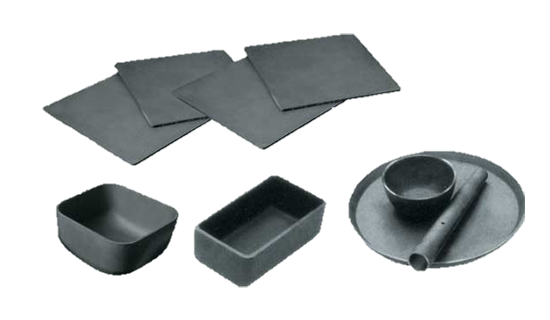

坩堝

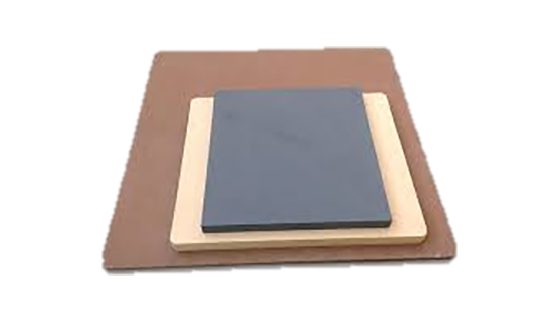

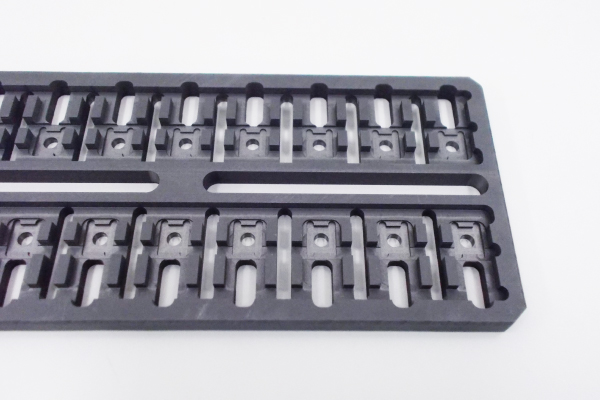

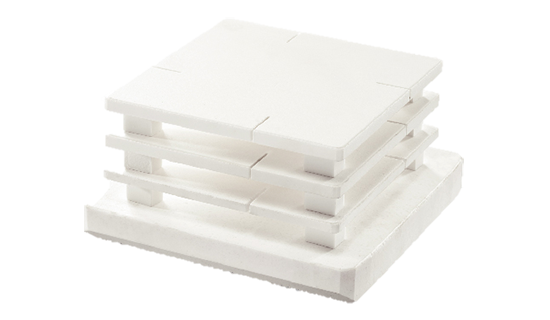

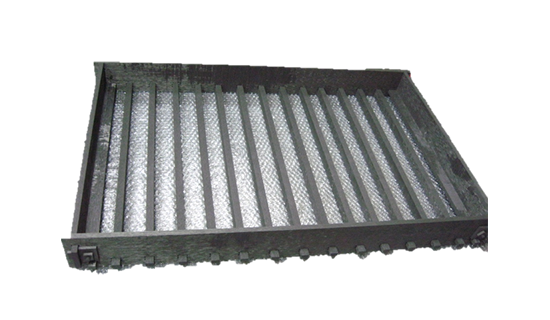

焼結用トレイ、セッター
炭化ケイ素 (SiC)
ジルコニア (ZrO2)

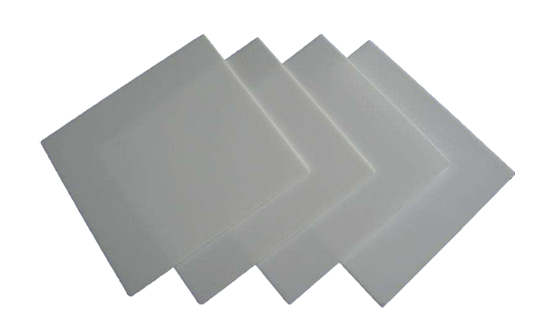

アルミナ (Al₂O₃)
窒化アルミ (AlN)
